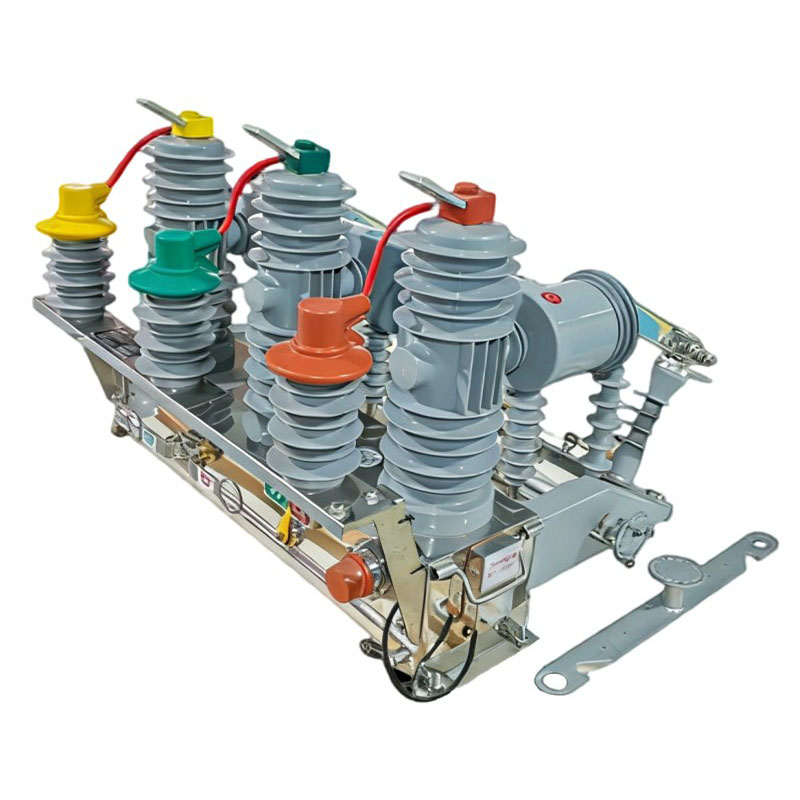

ZW32-12型一二次融合成套柱上真空断路器
ZW32-12型一二次融合成套柱上真空断路器是符合国家电网技术标准的额定电压12KV,三相交流50Hz的户外配电设备。具备高精度测量、保护和控制功能。能可靠开断负荷电流和短路电流，实现单相接地故障就地检测与隔离，支持远程监控、自动重合闸及自适应馈线自动化，适用于配电网分段、联络及频繁操作场合，有效提升供电可靠性。该设备可通过航空插头直接连接FTU，适用于配电网的控制与保护。
产品参数 | |||
额定电压 | kV | 12 | |
额定电流 | A | 630 | |
频率 | Hz | 50 | |
额定短路开断电流 | kA | 20/25 | |
额定短路关合电流（峰值） | kA | 50/63 | |
额定短时耐受电流 | kA/4s | 20/25 | |
额定峰值耐受电流（峰值） | kA | 50/63 | |
额定短时工频耐受电压 | 相间 | kV | 42 |
断口 | 48 | ||
额定雷电冲击耐受电压峰值 | 相间 | kV | 75 |
断口 | 85 | ||
相电流 | 变比 | 600A/5A | |
精度 | 级 | 0.5S（5P10） | |
零序电流 | 变比 | 100A/1A | |
精度 | 级 | 1（10P10） | |
零序电压 | 变比 | （10kV/√3）/（6.5V/3） | |
精度 | 级 | 3P | |
额定负荷 | MΩ | 2±5% | |
触头开距 | mm | 9±1 | |
触头超程 | mm | 3±1 | |
平均分闸速度 | m/s | 1.2±0.3 | |
平均合闸速度 | m/s | 0.6±0.2 | |
触头合闸弹跳时间 | ms | ≤2 | |
每相回路电阻 | μΩ | ≤80（带隔离开关120） | |
机械寿命 | 次 | 12000 | |
注：隔离开关为选配。
