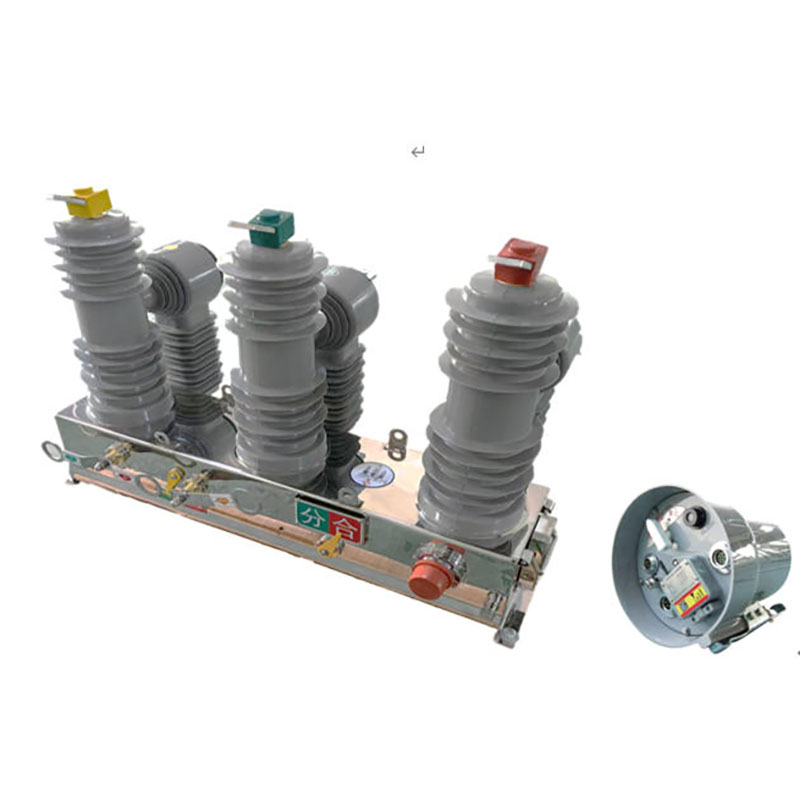

ZW32-12一二次融合标准化柱上断路器
ZW32-12型一二次融合标准化柱上断路器按照《12千伏一二次融合柱上断路器及配电自动化终端（FTU）标准化设计方案（2021 版）》规定而推出的产品，主要用于交流50Hz的三相12KV电力系统，可用作线路分段、联络、分支、分界等场合。该断路器采用统一参数的保护CT、零序CT和零序电压传感器，具有测量范围宽，测量精度高，可靠性高的特点，模拟量齐全便于准确判定线路各种故障。产品适用于变电站、工矿企业及城乡电网配电系统，特别适合频繁操作场合，并可通过航空插座快速连接智能控制器（FTU），实现配网自动化功能。
产品参数 | |||
额定电压 | kV | 12 | |
额定电流 | A | 630/1250 | |
频率 | Hz | 50 | |
额定短路开断电流 | kA | 20/25 | |
额定短路关合电流（峰值） | kA | 50/60 | |
额定短时耐受电流 | kA/4s | 20/25 | |
额定峰值耐受电流（峰值） | kA | 50/60 | |
额定短时工频耐受电压 | 湿试 | kV | 34 |
相间及对地 | 42 | ||
断口 | 48 | ||
额定雷电冲击耐受电压峰值 | 相间及对地 | kV | 75 |
断口 | 85 | ||
二次回路工频耐受电压 | kV/1min | 2 | |
额定电流开断次数 | 次 | 1000 | |
额定短路电流开断次数 | 次 | 30 | |
分闸速度 | m/s | 1.2±0.2 | |
合闸速度 | m/s | 0.6±0.2 | |
触头合闸弹跳时间 | ms | ≤2 | |
三相分合闸不同期性 | ms | ≤2 | |
分闸时间 | ms | 18~45 | |
合闸时间 | ms | 25~60 | |
各相导电回路电阻 | μΩ | ≤80（带隔离开关120） | |
储能电机额定功率 | W | 40 | |
相间中心距离 | mm | 340±1.5 | |
机械寿命 | 次 | 10000 | |
重量 | kg | 110（带隔离开关135） | |
