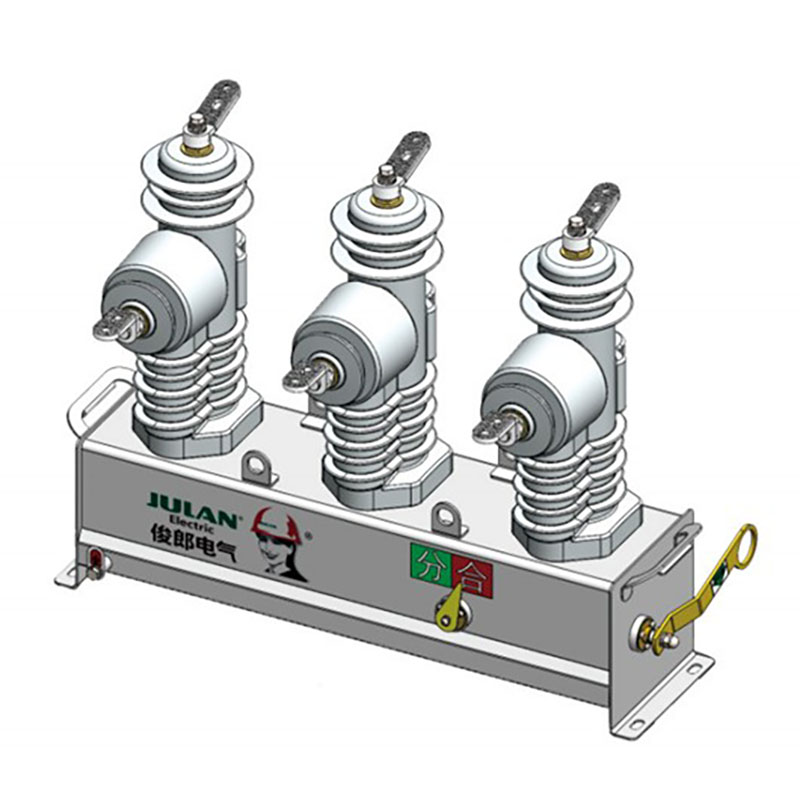

ZW32CK-12系列一二次融合智能柱上磁控式真空断路器
ZW32CK-12系列一二次融合智能柱上磁控式真空断路器是集传统真空开关与智能控制于一体的配电自动化关键设备。该设备采用磁控操作机构，深度融合一二次系统，能精准检测毫安级零序电流及相间短路故障，实现单相接地故障切除和相间短路隔离，显著缩短故障停电时间。具备远程控制、自动重合闸、数据采集等智能化功能，主要安装于10kV配电网架空线路，承担线路分段、联络及用户分界任务，有效提升配网自动化水平与供电可靠性，是实现智能配电网的理想选择。
ZW32CK-12/M630-25
产品参数 | |||
极数 | 3 | ||
额定电压 | kV | 12 | |
额定电流 | A | 630 | |
频率 | Hz | 50 | |
额定短路开断电流 | kA | 25 | |
额定短路关合电流（峰值） | kA | 63 | |
额定短时耐受电流 | kA/4s | 25 | |
额定峰值耐受电流（峰值） | kA | 63 | |
额定短时工频耐受电压 | 相间 | kV | 42 |
断口 | 48 | ||
额定雷电冲击耐受电压峰值 | 相间 | kV | 75 |
断口 | 85 | ||
操作方法 | 手动/电动 | ||
操作电压 | V | DC220 | |
操作顺序 | O-0.3s-CO-180s-CO | ||
按照机械寿命的分类级 | M2 | ||
按照电寿命的分类级 | E2 | ||
按照开合容性电流能力的分类级 | C2 | ||
回路电阻 | 断路器+隔离开关 | Ω | ≤50；带隔离≤100 |
机械寿命 | 断路器 | 次 | 30000 |
隔离开关 | 3000 | ||
防护等级 | IP | IP67 | |
整机局部放电量 | pC | Ur/√3时≤10 | |
重量 | 断路器 | kg | ≤80 |
断路器+隔离开关 | ≤100 | ||
端子静态水平承载力 | 水平方向 | N | 500 |
垂直方向 | 250 | ||
端子静态水平承载力 | N | 300 | |
相间中心距离 | mm | 280 | |
相电流 | 变比 | 600A/1V | |
精度 | 级 | 0.5S（5P10） | |
零序电流 | 变比 | 20A/0.2V | |
精度 | 级 | 1（10P10） | |
相电压 | 变比 | （10kV/√3）/（3.25V/√3） | |
精度 | 级 | 0.5 | |
零序电压 | 变比 | （10kV/√3）/（6.5V/3） | |
精度 | 级 | 3P | |
触头开距 | mm | 8±1 | |
触头超行程 | mm | 2±1 | |
分闸速度 | m/s | 1.2±0.3 | |
合闸速度 | m/s | 0.7±0.2 | |
触头合闸弹跳时间 | ms | ≤2 | |
三相分合闸不同期性 | ms | ≤2 | |
分闸时间 | ms | ≤45 | |
合闸时间 | ms | ≤15 | |
