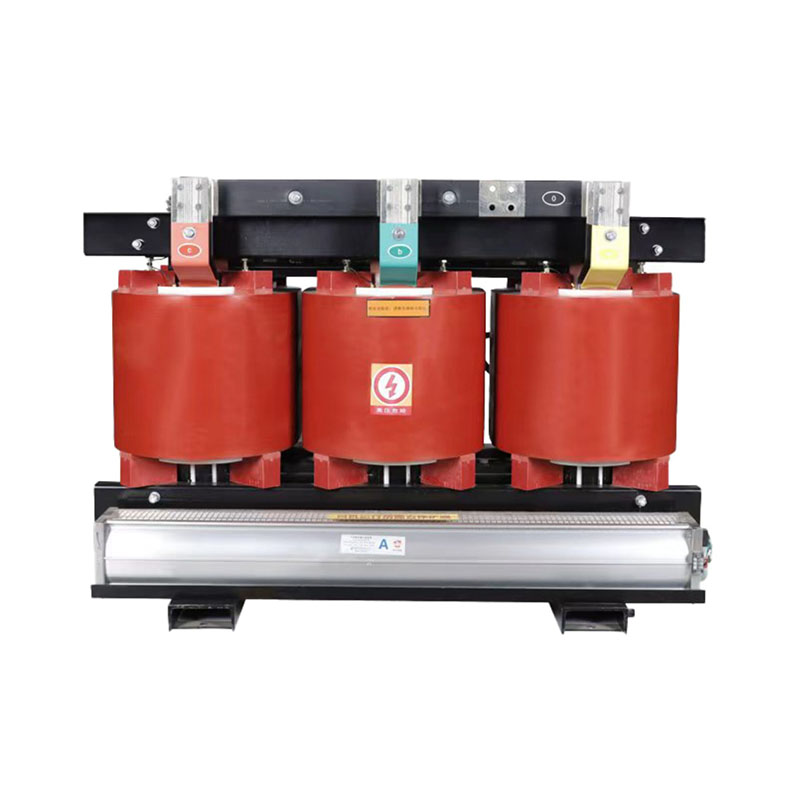

SCB13系列环氧树脂浇注干式配电变压器


SCB13系列环氧树脂浇注干式变压器是配电系统中的核心设备，采用真空浇注工艺形成全密封结构，具有低损耗、低噪声、低局放和高机械强度、高电气强度、高耐热强度的"三低三高"特性。该产品具备高可靠性及长使用寿命，作为油浸式变压器的换代产品，可根据需要配置不同防护等级的外壳。其优异的防火防潮防爆性能支持免维护环保运行，可直接安装于负荷中心，广泛适用于高层建筑、商业中心、机场、隧道等对安全运行有严苛要求的配电场所。

	电压组合			联结组标号	短路阻抗（%）	空载损耗 (W)	负载损耗 (W)	空载电流（A）	主机重量（kg）	带外壳重量（kg）	轨距（mm）	外形尺寸
额定容量（kVA）	高压（kV）	高压分接范围（%）	低压（kV）	联结组标号	短路阻抗（%）	空载损耗 (W)	负载损耗 (W)	空载电流（A）	主机重量（kg）	带外壳重量（kg）	轨距（mm）	长×宽×高（无防护外罩）	长×宽×高（有防护外罩）
30	6、6.3、10、10.5、11	±5或±2×2.5	0.4	Yyn0、Dyn11	4.0	165	710	2.2	340	435	350×450	770×500×795	1850×1300×1850
50						235	1000	2.2	425	475	350×450	770×500×855	1950×1350×1950
80						320	1380	1.6	525	589	550×550	1030×600×885	2050×1500×2000
100						350	1570	1.5	650	725	550×550	1090×600×900	2050×1500×2150
125						410	1850	1.4	730	820	550×550	1130×600×920	2150×1500×2250
160						475	2130	1.4	825	925	660×660	1140×710×1040	1100×900×1050
200						545	2530	1.2	970	1085	660×660	1190×710×1060	1100×900×1100
250						630	2760	1.2	1100	1232	660×660	1210×710×1150	1350×1000×1150
315						770	3470	1.0	1265	1458	660×660	1250×710×1305	1400×1050×1200
400						850	3990	1.0	1550	1738	660×660	1350×710×1305	1450×1050×1200
500						1015	4880	1.0	1735	1936	820×820	1380×870×1390	1450×1100×1250
630						1175	5880	0.6	2145	2340	820×820	1420×870×1480	1500×1100×1350
630					6.0	1130	5960	0.6	1925	2156	820×820	1470×870×1320	1550×1100×1400
800						1330	6960	0.4	2233	2530	820×820	1490×870×1460	1600×1100×1500
1000						1545	8130	0.4	2585	2915	820×820	1540×870×1560	1700×1150×1550
1250						1825	9690	0.3	3058	3410	820×820	1620×870×1680	1700×1250×1700
1600						2140	11730	0.3	3575	4005	820×820	1690×870×1730	1750×1300×1750
2000						2905	14450	0.26	4215	4742	1070×1070	1760×1120×1890	1800×1300×1700
2500						3200	17170	0.2	4785	5370	1070×1070	1820×1120×2010	1800×1300×1750
