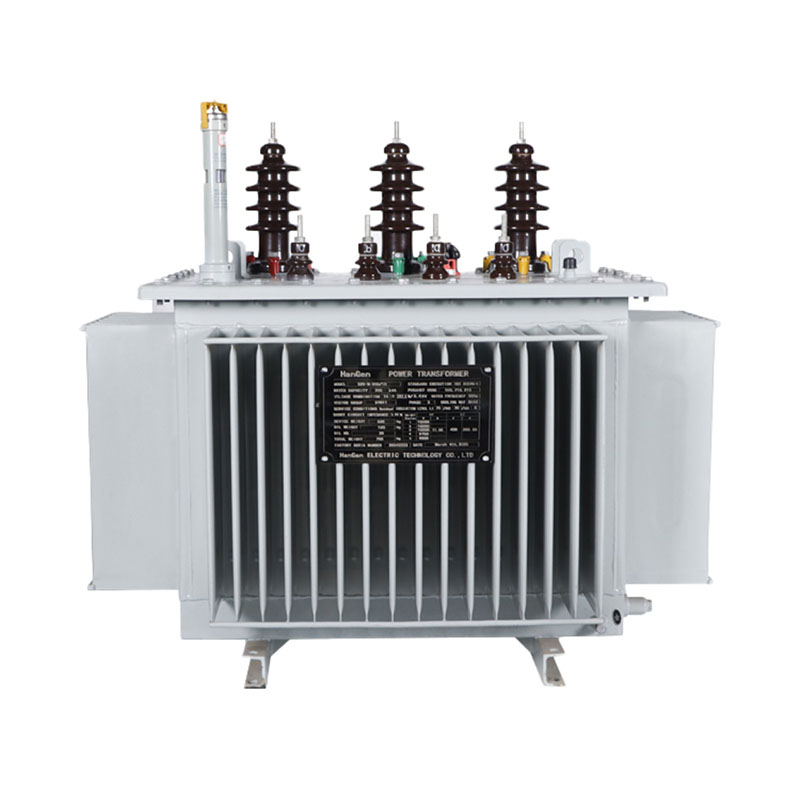

S20等新型节能配电变压器
S20系列是一种符合GB 20052-2024新国标二级能效标准的新型节能配电变压器，主要通过优化铁芯材料与线圈结构，显著降低空载与负载损耗。它相比前代S13等型号节能约10%-20%，运行噪音更低，可靠性更高，能有效提升电网效率。此类变压器是国家电网优先采购的节能产品，广泛应用于农村电网改造、城市配网及新能源接入等领域。
损耗水平代号 | S20 | S22 | SCB14 | SCB18 | ||||||||||
额定容量 （kVA） | 高压 （kV） | 高压分接范围 （%） | 低压 （kV） | 联结组标号 | 油变短路阻抗 （%） | 干变短路阻抗 （%） | 空载损耗 (W) | 负载损耗 (W) | 空载损耗 (W) | 负载损耗 (W) | 空载损耗 (W) | 负载损耗 (W) | 空载损耗 (W) | 负载损耗 (W) |
30 | 6、6.3、10、10.5、11 | ±5或±2×2.5 | 0.4 | Yyn0、Dyn11 | 4.0 | 4.0 | 70 | 480 | 65 | 430 | 130 | 640 | 105 | 640 |
50 | 90 | 695 | 80 | 625 | 185 | 900 | 155 | 900 | ||||||
63 | 100 | 830 | 90 | 745 | / | / | / | / | ||||||
80 | 115 | 1000 | 105 | 900 | 250 | 1240 | 210 | 1240 | ||||||
100 | 135 | 1200 | 120 | 1080 | 270 | 1415 | 230 | 1415 | ||||||
125 | 150 | 1440 | 135 | 1295 | 320 | 1665 | 270 | 1665 | ||||||
160 | 180 | 1760 | 160 | 1585 | 365 | 1915 | 310 | 1915 | ||||||
200 | 215 | 2080 | 190 | 1970 | 420 | 2275 | 360 | 2275 | ||||||
250 | 260 | 2440 | 230 | 2195 | 490 | 2485 | 415 | 2485 | ||||||
315 | 305 | 2920 | 270 | 2630 | 600 | 3125 | 510 | 3125 | ||||||
400 | 370 | 3440 | 330 | 3095 | 665 | 3590 | 570 | 3590 | ||||||
500 | 430 | 4120 | 385 | 3710 | 790 | 4390 | 670 | 4390 | ||||||
630 | 4.5 | 510 | 4960 | 460 | 4460 | 910 | 5290 | 775 | 5290 | |||||
630 | 6.0 | / | / | / | / | 885 | 5365 | 750 | 5365 | |||||
800 | 630 | 6000 | 560 | 5400 | 1035 | 6265 | 875 | 6265 | ||||||
1000 | 745 | 8240 | 665 | 7415 | 1205 | 7315 | 1020 | 7315 | ||||||
1250 | 870 | 9600 | 780 | 8640 | 1420 | 8720 | 1205 | 8720 | ||||||
1600 | 1050 | 11600 | 940 | 10440 | 1665 | 10555 | 1415 | 10555 | ||||||
2000 | 5.0 | 1225 | 14640 | 1085 | 13180 | 2075 | 13005 | 1760 | 13005 | |||||
2500 | 1440 | 14840 | 1280 | 13360 | 2450 | 15445 | 2080 | 15445 | ||||||
